| Fase | Linamiento | Puntos |
|---|
| Diseño y Construcción | Obligatorio | 0 |
OBJETIVO:
Reducir la exposición de los usuarios a contaminantes del aire al interior de la vivienda y promover el uso de sistemas de ventilación y/o extracción que permitan eliminar la humedad y la exposición de los ocupantes al moho y contaminantes en cocinas y baños, garantizando así la calidad del aire en la residencia.
MARCO DE REFERENCIA:
| Internacional | Nacional |
|---|
| Estándar ASHRAE 62.1 2010 | NTC 3631 NTC 5183 Protocolo de Verificación para Diseños Ingenieriles de Sistemas de Ventilación Natural en Climas Ecuatoriales |
REQUERIMIENTOS:
El proyecto debe contemplar las siguientes acciones para prevenir la contaminación cruzada por:
1. Contaminación por parqueaderos:
Espacios de parqueo cerrados
Adenda junio 2024:
Se debe garantizar la implementación de estrategias activas o pasivas para la renovación del aire interior y se debe prevenir que exista contaminación cruzada desde los espacios de parqueo hacia el interior de las zonas comunes y las unidades de vivienda.
Todos los espacios habitables colindantes a los parqueaderos cubiertos deberán cumplir con los siguientes requerimientos:
- Contar con una puerta con selle hermético, que permita aislar los contaminantes de la zona de parqueo.
- No podrán tener aberturas operables hacia la zona de parqueo, y no se podrán considerar para análisis de ventilación natural.
Espacios de parqueo al exterior

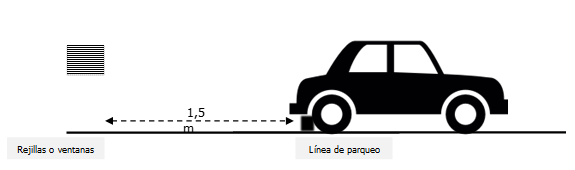

Si el proyecto contempla espacios de parqueo al exterior, se requiere que exista al menos una distancia de 1,5 metros entre la línea posterior de parqueo (tope de ubicación de las llantas traseras del vehículo parqueado) y cualquier ventana o rejilla. El parqueo debe contemplar la posición crítica, que es en la cual el sistema de escape queda más cercano a cualquier rejilla o ventana como se muestra a continuación.
2. Contaminación al interior de la residencia
Ventilación Natural
Se debe demostrar que se analizó la ventilación natural como primera opción (esto se puede determinar con ayuda del documento: CIBSE AM10). Si no se utilizó la ventilación natural, se debe justificar y diseñar la correspondiente ventilación mecánica.
- Se debe garantizar que en las zonas comunes (en las que se presuma permanencia de una persona por más de 15 minutos continuos) y en las unidades de vivienda se garantice una ventilación adecuada.
- Elementos como chimeneas, estufas, hornos y calentadores deben contar con un sistema de ventilación natural o mecánica. Es válido presentar la memoria de cálculo de las aperturas que se requieren para la instalación del servicio de gas natural.
- Si se cuenta con ductos de extracción de calentadores de gas, se debe garantizar que no se genere contaminación cruzada al mantener una distancia mínima de 1.7 metros desde el punto desfogue de cualquier extracción hasta cualquier punto de toma de aire de otra vivienda o zona común interior.
- Los sistemas de ventilación natural pueden cumplir con el método prescriptivo formulado en el documento ASHRAE 62.1 de 2010 sección 6.4 o hacer un diseño ingenieril de ventilación natural que garantice las tasas de ventilación de acuerdo con la tabla 6.1 del ASHRAE 62.1 de 2010
- Los sistemas de ventilación mecánica deben cumplir con las tasas de ventilación de acuerdo con la tabla 6.1 del ASHRAE 62.1 de 2010
DOCUMENTACIÓN REQUERIDA:
| Fase | Documentación |
|---|
| Diseño | - Descripción general: Descripción de cómo el equipo del proyecto demuestra el cumplimiento del requerimiento.
- Documento resumen: Se debe entregar un documento que recopile la información de las estrategias utilizadas en cumplimento con el lineamiento, junto con la demostración del análisis en ventilación natural inicial y la memoria de cálculo del diseño del sistema ingenieril de ventilación natural.
- Planos: El proyecto debe presentar esquemas o planos con escala que demuestren las estrategias implementadas para el control de las emisiones de gases de combustión.
- Documento implementación método prescriptivo: Documento con la implementación del método prescriptivo formulado en el documento ASHRAE 62.1 de 2010 sección 6.4 o soporte del diseño que garantice las tasas de ventilación de acuerdo a la tabla 6.1 del ASHRAE 62.1 de 2010
- Documento cumplimiento Protocolo Ventilación: Si el proyecto optó por un diseño ingenieril de ventilación natural demostrar el cumplimiento a través del Protocolo de Verificación para Diseños Ingenieriles de Sistemas de Ventilación Natural en Climas Ecuatoriales
- Carta de conformidad: Opcional: Carta de conformidad de ACAIRE del Protocolo de Verificación para Diseños Ingenieriles de Sistemas de Ventilación Natural en Climas Ecuatoriales
|
| Construcción | - Descripción general: Descripción de cómo el equipo del proyecto demuestra el cumplimiento del requerimiento.
- Registro fotográfico: Fotos de las medidas de control de contaminación cruzada.
|
VARIACIÓN REGIONAL:
No aplica.
